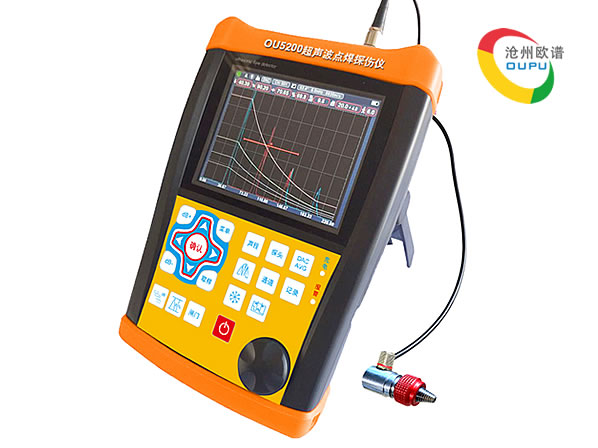

OU5200超声波点焊探伤仪

一、产品概述

      沧州欧谱OU5200数字式超声波点焊探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

二、产品特点 ●各种操作全程提示，对话框互动，无需看说明书； ●点焊检测简单，易用，A扫波形清晰稳定，结合B图像图像，直观易用； ●典型点焊缺陷自动评判，自动报警，严格质量把关，同时可以协助改进焊接工艺； ●重复发射率：10-20000Hz精准调节，高速扫查； ●超高信噪比，波形清晰稳定，特殊的抗干扰设计，不惧恶劣工况； ●12位AD，高速采样，可使用25M探头检测，微小缺陷，灵敏度和分辨力超高； ●蓝牙无线传输，手机APP现场生成探伤报告，并实现打印； ●U盘直接导出PDF报告； ●IP65防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架任意； ●单电15小时连续工作，电池自带独立充电控制，两块电池无限时连续工作； 三、执行标准 ●国家标准： 1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》 2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》 3. JB/T 10062-1999《超声探伤用探头性能测试方法》 4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》 5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》） ●欧洲标准（EN12668）包括有三个部分： 1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器 2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头 3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备

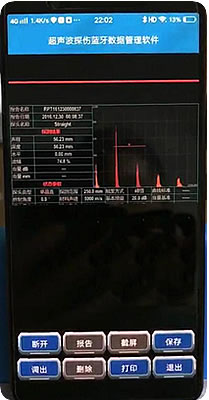

手机APP现场生成探伤报告

四、技术参数

检测范围	0-15000mm；15米(钢中、纵波)，透射30米(可扩展)
声速范围	100～20000m/s
增益范围	0dB～120dB（设有0.1dB、1dB、2dB、6dB步进值）
重复发射率	16-20000Hz 可调节精准
动态范围	≥38dB
垂直线性误差	≤1.5%
水平线性误差	≤0.2%
分辨力	>40dB(5P14)
灵敏度余量	>66dB(深200mmФ2平底孔)
数字抑制	(0～80)%，不影响线性与增益
滤波频带	0.1～500MHz
探头频率	0.2-30MHz
采样频率	400M
系统主频	1G
FPGA 主频	600M
报警	蜂鸣报警，LED灯报警
闸门	进波门、失波门；单闸门、双闸门
探头类型	直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头
发射强度	50V、100V、200V、300V、400V、500V分级选择，适用探头范围广
脉冲宽度	在30-510范围内连续调节，以匹配不同频率的探头
探头阻尼	50-400Ω可选，满足灵敏度及分辨率的不同工作要求
硬件实时采样	高分辨率12位AD转换器，波形高度保真
检波方式	正半波、负半波、全波、射频检波
闸门读数	单闸门和双闸门读数方式可选；闸门内峰值读数
校准方式	双弧法、两孔法、V2
探伤工艺导入	500个可导入导出
参数调节方式	快速旋钮/对话框
语言	中文/英语/德语/意大利语/土耳其语
配色方案	五种
标准智能验收评定	√
蓝牙	√
手机APP	√
探伤录像	√
插头插座	BNC/LEMO可选
支架	自由角度
电源	直流（DC）9V
待机时间	15小时
环境温度	-10～50℃
相对湿度	20～95%RH
外型尺寸	260×180×50 mm
重量	1.3 kg

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得

五、标准配置

名称	数量
主机	1
锂电池	1
充电器	1
接头连接电缆	2
点焊探头1	1
点焊探头2	1
耦合剂	1
合格证	1
操作手册	1
装箱清单	1
保修卡	1
包装箱	1
